  آینه‌های اتوکلیماتوری چیست و چه کاربردی دارند؟
ارسال کننده: mtrik - ۱۴۰۳/۳/۲۲، ۰۸:۱۶ صبح - انجمن: منشورها و مینی منشورها - بدون پاسخ

آینه‌های اتوکلیماتوری ابزارهای نوری دقیقی هستند که برای تعیین و حفظ هم‌ترازی دقیق در سیستم‌های اپتیکی و اندازه‌گیری استفاده می‌شوند. این آینه‌ها به طور گسترده‌ای در کاربردهای علمی و مهندسی برای تراز کردن و کالیبره کردن دستگاه‌های مختلف به کار می‌روند. در ادامه توضیحاتی بیشتر درباره این ابزار آورده شده است:
کاربرد آینه‌های اتوکلیماتوری

  1. تراز کردن دقیق:
    • آینه‌های اتوکلیماتوری برای تراز کردن دقیق قطعات و تجهیزات اپتیکی استفاده می‌شوند. آن‌ها این امکان را فراهم می‌کنند که انحرافات کوچک از مسیر نوری تشخیص داده شود و تنظیمات لازم انجام گیرد.
  2. کالیبراسیون دستگاه‌های اندازه‌گیری:
    • در سیستم‌های اندازه‌گیری دقیق مانند توتال استیشن‌ها، آینه‌های اتوکلیماتوری برای کالیبراسیون و تنظیم دقیق زاویه و فاصله استفاده می‌شوند.
  3. تراز کردن منشورها:
    • در آزمایش‌های مربوط به دقت اندازه‌گیری، از آینه‌های اتوکلیماتوری برای تراز کردن منشورها نسبت به خط دید ابزار استفاده می‌شود. این کار تضمین می‌کند که منشور به‌طور دقیق در مسیر نوری دستگاه قرار دارد.

نحوه کار آینه‌های اتوکلیماتوری
  1. بازتاب نوری:
    • آینه‌های اتوکلیماتوری نوری را که به آن‌ها تابیده می‌شود، با دقت بالا بازتاب می‌دهند. این بازتاب به یک حسگر یا چشم انسان بازمی‌گردد و به کاربر اجازه می‌دهد تا هم‌ترازی دقیق را بررسی کند.
  2. تشخیص انحراف:
    • هرگونه انحراف از مسیر نوری مستقیم به صورت تغییر در بازتاب نور قابل مشاهده است. این انحراف‌ها می‌توانند به دقت میکرونی تشخیص داده شوند.
  3. تنظیمات دقیق:
    • با استفاده از آینه‌های اتوکلیماتوری، تنظیمات دقیق برای هم‌ترازی انجام می‌شود. این تنظیمات می‌توانند شامل تغییرات کوچک در زاویه یا موقعیت قطعات اپتیکی باشند.

مثال کاربردی
از آینه‌های اتوکلیماتوری برای تراز کردن منشورها با خط دید ابزار استفاده شده است. این تضمین می‌کند که منشورهای دایره‌ای و 360 درجه به‌طور دقیق تراز شده و هرگونه خطای ناشی از انحراف یا عدم هم‌ترازی کاهش یابد. به‌عنوان مثال، وقتی که یک منشور دایره‌ای به‌طور دقیق تراز شده باشد، بازتاب‌های جلویی ناشی از سطح جلویی می‌توانند خطاهایی در محدوده چند میلی‌متر ایجاد کنند، که این خطاها با استفاده از آینه‌های اتوکلیماتوری شناسایی و اصلاح می‌شوند.


آینه‌های اتوکلیماتوری در انگلیسی به نام "Autocollimator Mirrors" یا به طور خلاصه "Autocollimators" شناخته می‌شوند. این ابزارها توسط چندین شرکت معتبر تولید می‌شوند که در زیر به برخی از تولیدکنندگان برجسته اشاره می‌شود:
تولیدکنندگان آینه‌های اتوکلیماتوری
  1. Newport Corporation
    • Newport یکی از پیشروهای صنعت اپتیک و فوتونیک است و انواع مختلفی از تجهیزات اپتیکی از جمله آینه‌های اتوکلیماتوری را تولید می‌کند.
    • وب‌سایت: newport.com
  2. Edmund Optics
    • Edmund Optics ارائه‌دهنده تجهیزات اپتیکی و فوتونیک با کیفیت بالا است. آن‌ها آینه‌های اتوکلیماتوری و سایر ابزارهای دقیق اپتیکی را تولید و عرضه می‌کنند.
    • وب‌سایت: edmundoptics.com
  3. Thorlabs
    • Thorlabs یکی دیگر از تولیدکنندگان معتبر در زمینه تجهیزات اپتیکی و ابزارهای اندازه‌گیری دقیق است. آن‌ها طیف گسترده‌ای از محصولات از جمله آینه‌های اتوکلیماتوری را ارائه می‌دهند.
    • وب‌سایت: thorlabs.com
  4. Micro-Radian Instruments
    • این شرکت تخصصی در تولید اتوکلیماتورها و ابزارهای دقیق برای اندازه‌گیری زاویه‌ای دارد.
    • وب‌سایت: microradian.com
  5. Kea-Scientific
    • Kea-Scientific تولیدکننده‌ای با تمرکز بر ابزارهای اندازه‌گیری دقیق و اتوکلیماتورها است.
    • وب‌سایت: kea-scientific.com
کاربردها و ویژگی‌ها
  • دقت بالا: آینه‌های اتوکلیماتوری به دلیل دقت بالا در تراز کردن و اندازه‌گیری زاویه‌ای شناخته می‌شوند.
  • تنظیمات میکرونی: این ابزارها می‌توانند تنظیمات میکرونی را انجام دهند و برای کاربردهای بسیار دقیق در صنعت و پژوهش‌های علمی مورد استفاده قرار می‌گیرند.
  • کاربردهای گسترده: در صنایع مختلفی از جمله اپتیک، مکانیک دقیق، هوافضا و مهندسی استفاده می‌شوند.
آینه‌های اتوکلیماتوری ابزارهای حیاتی برای تراز کردن و کالیبراسیون دقیق در سیستم‌های اپتیکی و اندازه‌گیری هستند و تولیدکنندگان معتبر بسیاری در این زمینه فعالیت می‌کنند.

چاپ این مطلب

این محتوا شامل متن راهنما است. رفع خطای نرم افزار SanDing PC Tool برای قسمت USB Communication
ارسال کننده: mtrik - ۱۴۰۳/۳/۵، ۰۷:۴۹ صبح - انجمن: سندینگ | Sanding - بدون پاسخ

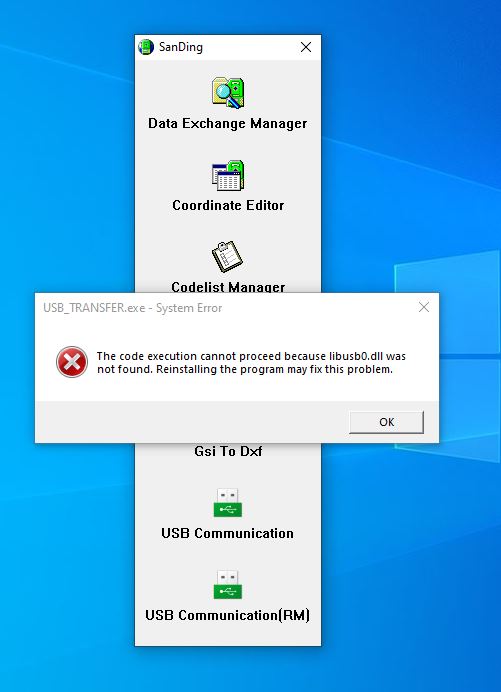

اگر پیغام خطای

The code execution cannot proceed because libusb0.dll was not found. Reinstalling the program may fix this problem.

مشاهده کردید. ابتدا:
1- نرم افزار را یک بار کامل حذف کنید و پوشه مربوط به نرم افزار SanDing PC Tool هم در قسمت C:\Program Files (x86) کامل پاک کنید.
2- نرم افزار SanDing PC Tool را مجددا نصب کنید.
3- فایل پیوست را دانلود و از حالت فشرده خارج کنید.
4- فایل libusb0.dll را در مسیر C:\Windows کپی کنید.
5- نرم افزار را یک بار بسته و مجددا باز کنید. (این روش در ویندوزهای 7 و 10 و 11 تست شده است).

خرید آنلاین فایل

این مطلب قیمت‌گذاری شده است



فایل‌(های) پیوست شده
.zip   libusb0.zip (اندازه: 34.82 KB / تعداد دفعات دریافت: 3)
چاپ این مطلب

این محتوا شامل یک نرم افزار است. دانلود نرم افزار SanDing PC Tool ورژن 2.0
ارسال کننده: mtrik - ۱۴۰۳/۳/۴، ۱۰:۰۸ عصر - انجمن: دوربین های نقشه برداری - بدون پاسخ

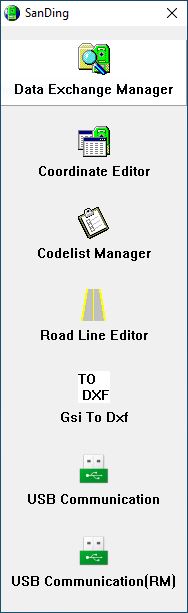

از این نرم افزار برای تخلیه دوربین های نقشه برداری سندینگ و تبدیل فایل آن ها به فرمت های مختلف استفاده می شود. این نرم افزار از 7 برنامه تشکیل شده است که شامل موارد زیر است.

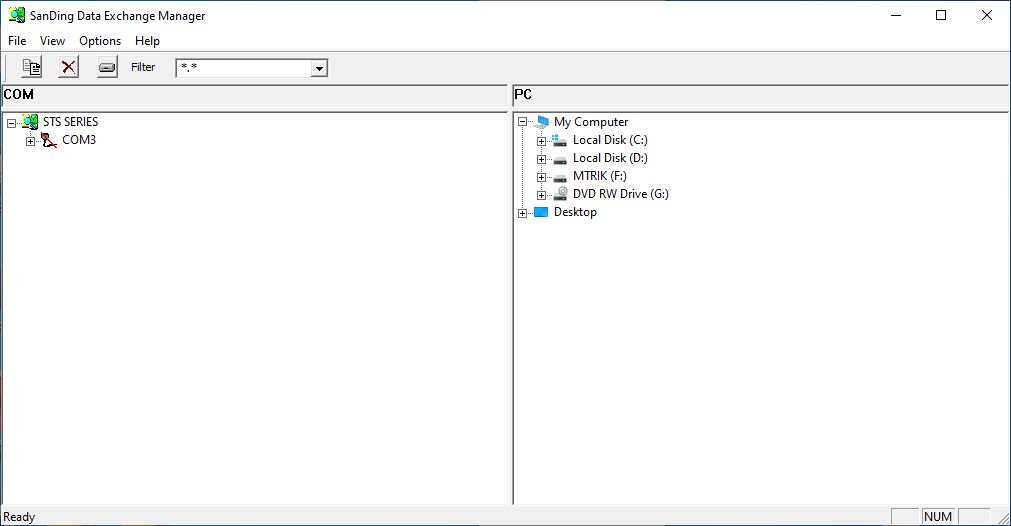

  • Data Exchange Manager

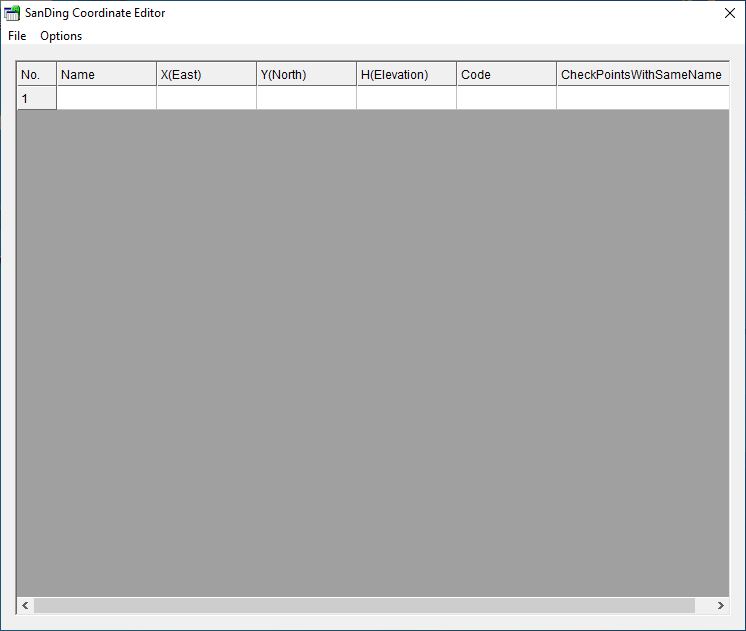

  • Coordinate Editor

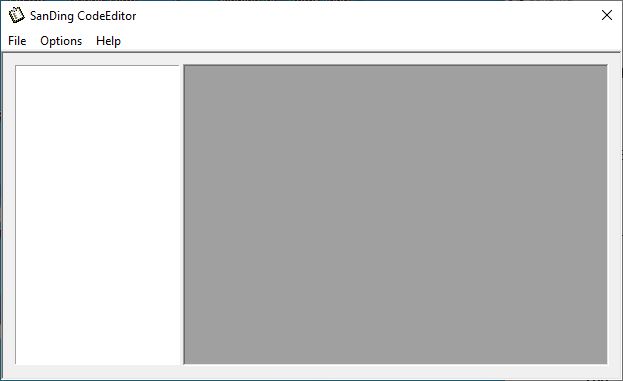

  • Codelist Manager

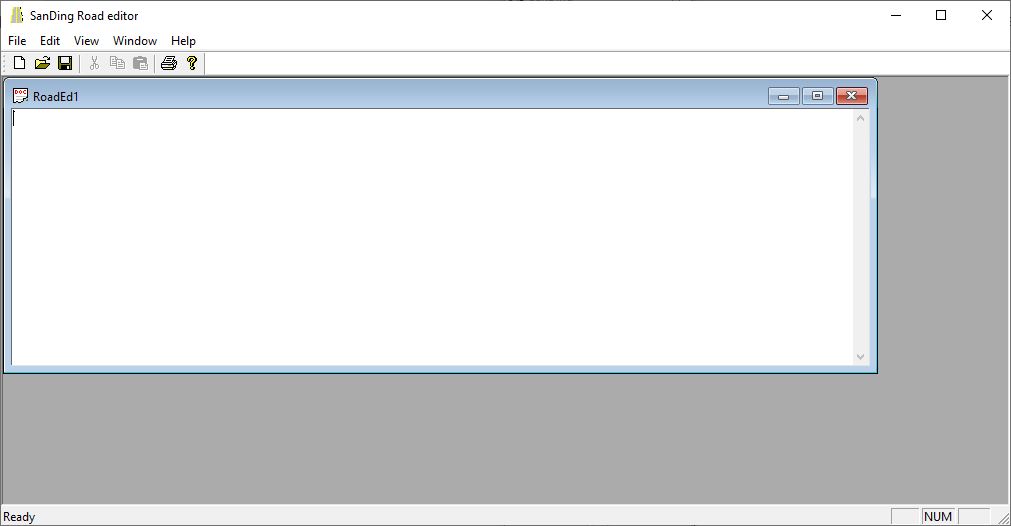

  • Road Line Editor

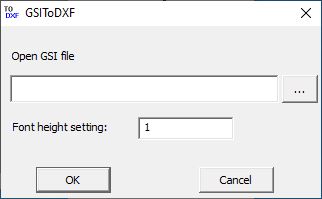

  • To DXF Gsi To Dxf

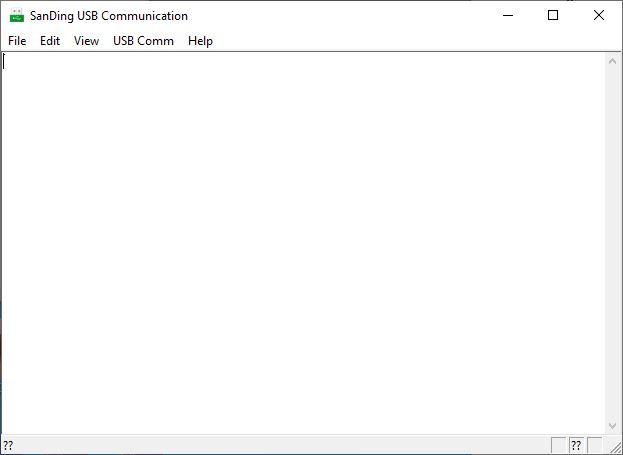

  • USB Communication

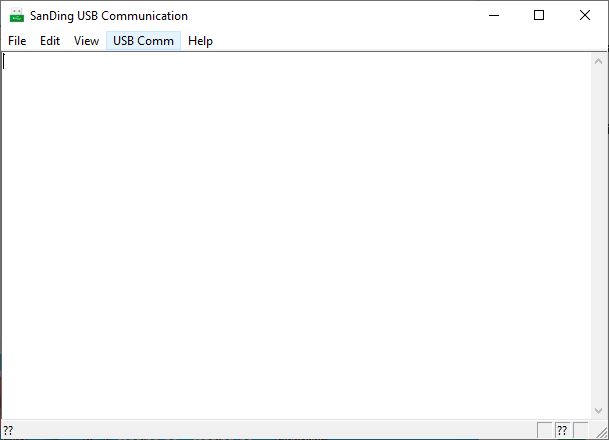

  • USB Communication(RM)

دو برنامه آخر اگر در زمان باز کردن با خط مواجه شدید، اینجا را کلید کنید و یا به آموزش مورد نظر مراجعه کنید.








این فایل به دلیل اینکه مرورگر آن را به عنوان ویروس می شناسد از روی سایت حذف شده است.

چاپ این مطلب

  FlexField plus Firmware
ارسال کننده: mtrik - ۱۴۰۳/۲/۳۰، ۰۳:۳۰ عصر - انجمن: Software - بدون پاسخ

Firmware, containing complete package of system firmware (EDM & Onboard), applications and languages. Suitable for all FlexLine & FlexLine plus Total Stations.
SW Maint. Date for Installation:01.05.2015


.zip   Flexfield_Firmware_V. 6.00 Build 258 July 2016.zip (اندازه: 12.35 MB / تعداد دفعات دریافت: 3)

چاپ این مطلب

  دانلود نرم افزار Leica DISTO™ transfer 6
ارسال کننده: mtrik - ۱۴۰۳/۲/۱۹، ۱۰:۴۶ صبح - انجمن: مترهای لیزری و مترهای دستی - بدون پاسخ

Support for all Leica DISTO™ models with Bluetooth Smart (D1, D110, D2, X3, X4, D510, D810 touch, S910) and WiFi (S910). Transfers any measurement value to any application. PlugIn for Autocad and Bricscad. Many other transfer settings are possible.

SW Maint. Date for Installation:20.04.2023
خرید آنلاین فایل
این مطلب قیمت‌گذاری شده است
Quick Start Leica DISTO™ transfer 6
دانلود رایگان فایل

.pdf   DISTO transfer v6_BricsCAD.pdf (اندازه: 2.62 MB / تعداد دفعات دریافت: 3)



فایل‌(های) پیوست شده
.zip   SetupDISTO6_621.zip (اندازه: 56.44 MB / تعداد دفعات دریافت: 1)
چاپ این مطلب

  FlexField plus Firmware
ارسال کننده: mtrik - ۱۴۰۳/۲/۱۹، ۰۹:۴۲ صبح - انجمن: Software - بدون پاسخ

Firmware, containing complete package of system firmware (EDM & Onboard), applications and languages. Suitable for all FlexLine & FlexLine plus Total Stations.
SW Maint. Date for Installation:01.05.2015
V6.00
06.07.2016

.zip   Flexfield_Firmware_V. 6.00 Build 258 July 2016.zip (اندازه: 12.35 MB / تعداد دفعات دریافت: 2)
Leica FlexLine Release Notes
This document explains what is new in the latest version
SW Maint. Date for Installation:01.05.2015

.pdf   Leica FlexField 6.0 REL 0616 en.pdf (اندازه: 313.2 KB / تعداد دفعات دریافت: 2)

Firmware, containing complete package of system firmware (EDM & Onboard), applications and languages. Suitable for all FlexLine & FlexLine plus Total Stations.
SW Maint. Date for Installation:01.09.2014

.zip   FlexField plus Firmware 5.0.zip (اندازه: 12.33 MB / تعداد دفعات دریافت: 1)
Leica FlexLine Release Notes
This document explains what is new in the latest version
SW Maint. Date for Installation:01.09.2014

.pdf   Leica FlexField 5.0 REL 0815_en.pdf (اندازه: 314.06 KB / تعداد دفعات دریافت: 1)

چاپ این مطلب

  آموزش و دانلود فونت های کاتب برای اتوکد
ارسال کننده: mtrik - ۱۴۰۳/۲/۱۸، ۰۳:۲۵ عصر - انجمن: AutoCad - بدون پاسخ


  1. فایل را دانلود و از حالت فشرده خارج کنید.
  2. فایل های داخل پوشه را به مسیر C:\Program Files\Autodesk\AutoCAD 2014\Fonts کپی کنید.
  3. اتوکد را باز کنید و از منوی tools-load application مسیر بالا (جایی که فونت ها را کپی کردید) را باز کرده و فایل KATEB-corect.lsp را لود کنید.
  4. منوی format-text style را باز کنید و بر روی دکمه new کلید کرده و از فونت های موجود naskhd.shx یا فونت های مشابه را انتخاب کرده و از قسمت effects تیک backwards را بزنید . سپس apply و close را بزنید.
  5. در نوار ابزار عبارت kateb را تایپ و اینتر را بزنید.
  6. با ماوس سه کلید در یک راستا و جهتی که نیاز به نوشتن دارید کلیک کنید و در حالی که کیبورد به حالت انگلیسی است و دکمه caps lock خاموش است، متن دلخواه را وارد کرده و 2 اینتر بزنید.
  7. برای کوچک و بزرگ کردن فونت از فرمان scale هم می توانید استفاده کنید و یا اینکه در قسمت 4 (منوی format-text style) اندازه فونت را وارد کنید.


این نسخه از کاتب با حرف ح مشکل نداشته و آن را درست تایپ می کند. در مجموع 52 عدد فونت در فایل وجود دارد و برای بیشتر نقشه هایی که فونت های فارسی آن ها باز نشده و به درستی نمایش داده نمی شوند نیز کاربرد دارد. بعد کپی کردن فونت ها، اتوکد را یک بار بسته و مجددا باز کنید.

این مطلب قیمت‌گذاری شده است



فایل‌(های) پیوست شده
.zip   ACAD FONTS OF SE.zip (اندازه: 174.41 KB / تعداد دفعات دریافت: 2)
چاپ این مطلب

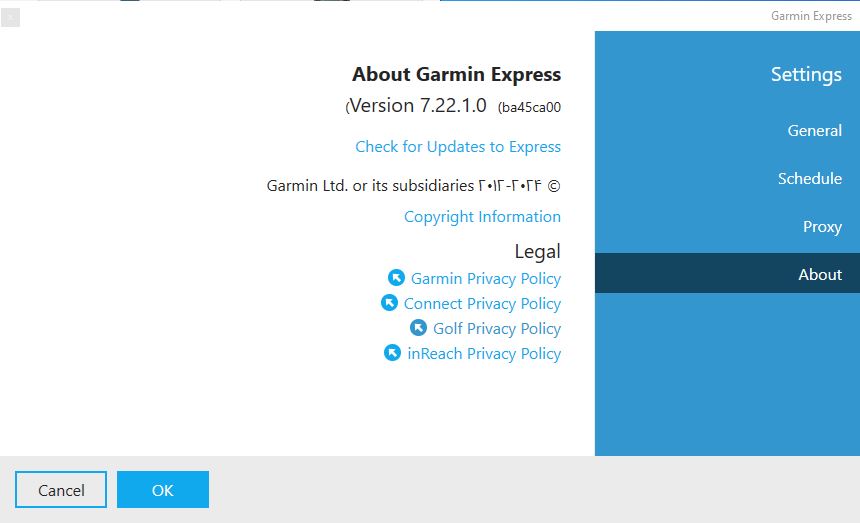

این محتوا شامل یک نرم افزار است. دانلود نرم افزار Garmin Express ورژن 7.21.0.0
ارسال کننده: mtrik - ۱۴۰۳/۲/۱۸، ۰۸:۳۲ صبح - انجمن: GPS های دستی - بدون پاسخ

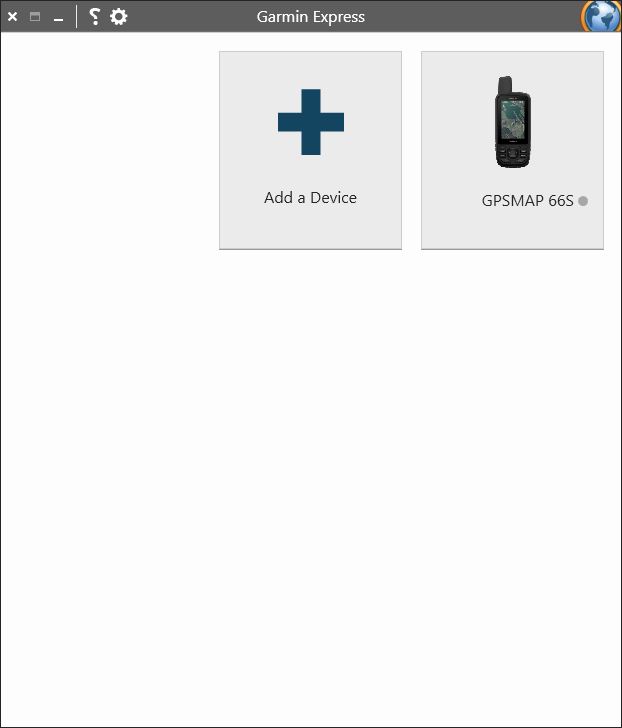

نرم افزار Garmin Express برای آپدیت GPS و سایر محصولات گارمین کاربرد دارد. گارمین اکسپرس به شما کمک می کند تا به آسانی ابزارهای گارمین شامل جی پی اس، ساعت و سایر لوازم خود را مدیریت و بروزرسانی کنید.

برای استفاده از این نرم افزار، نیاز به اینترنت بدون محدودیت دسترسی دارید.

خرید آنلاین فایل
این مطلب قیمت‌گذاری شده است



فایل‌(های) پیوست شده
.zip   GarminExpress_72100.zip (اندازه: 128.85 MB / تعداد دفعات دریافت: 0)
چاپ این مطلب

این محتوا شامل یک نرم افزار است. دانلود نرم افزار Garmin Express ورژن 7.21.0.0
ارسال کننده: mtrik - ۱۴۰۳/۲/۱۸، ۰۸:۳۲ صبح - انجمن: GPS های دستی - بدون پاسخ

نرم افزار Garmin Express برای آپدیت GPS و سایر محصولات گارمین کاربرد دارد. گارمین اکسپرس به شما کمک می کند تا به آسانی ابزارهای گارمین شامل جی پی اس، ساعت و سایر لوازم خود را مدیریت و بروزرسانی کنید.

برای استفاده از این نرم افزار، نیاز به اینترنت بدون محدودیت دسترسی دارید.

خرید آنلاین فایل
این مطلب قیمت‌گذاری شده است



فایل‌(های) پیوست شده
.zip   GarminExpress_72100.zip (اندازه: 128.85 MB / تعداد دفعات دریافت: 0)
چاپ این مطلب

این محتوا شامل یک نرم افزار است. دانلود نرم افزار CRU ورژن 1.7.9
ارسال کننده: mtrik - ۱۴۰۳/۲/۱۶، ۱۱:۱۵ صبح - انجمن: کامنو | ComNav - بدون پاسخ

خرید آنلاین فایل
این مطلب قیمت‌گذاری شده است



فایل‌(های) پیوست شده
.zip   CRU-1.7.9-setup1623726013477.zip (اندازه: 11.73 MB / تعداد دفعات دریافت: 3)
چاپ این مطلب
